Vous vous rendrez rapidement compte que la résine dégage une forte odeur désagréable. :cook:
La Photon S est équipé de deux mini filtres charbon mais c'est ridiculement inefficace.

Pour ma part, j'ai choisi de fabriquer un petit caisson avec une bonne ventilation type VMC (100m3/h) :

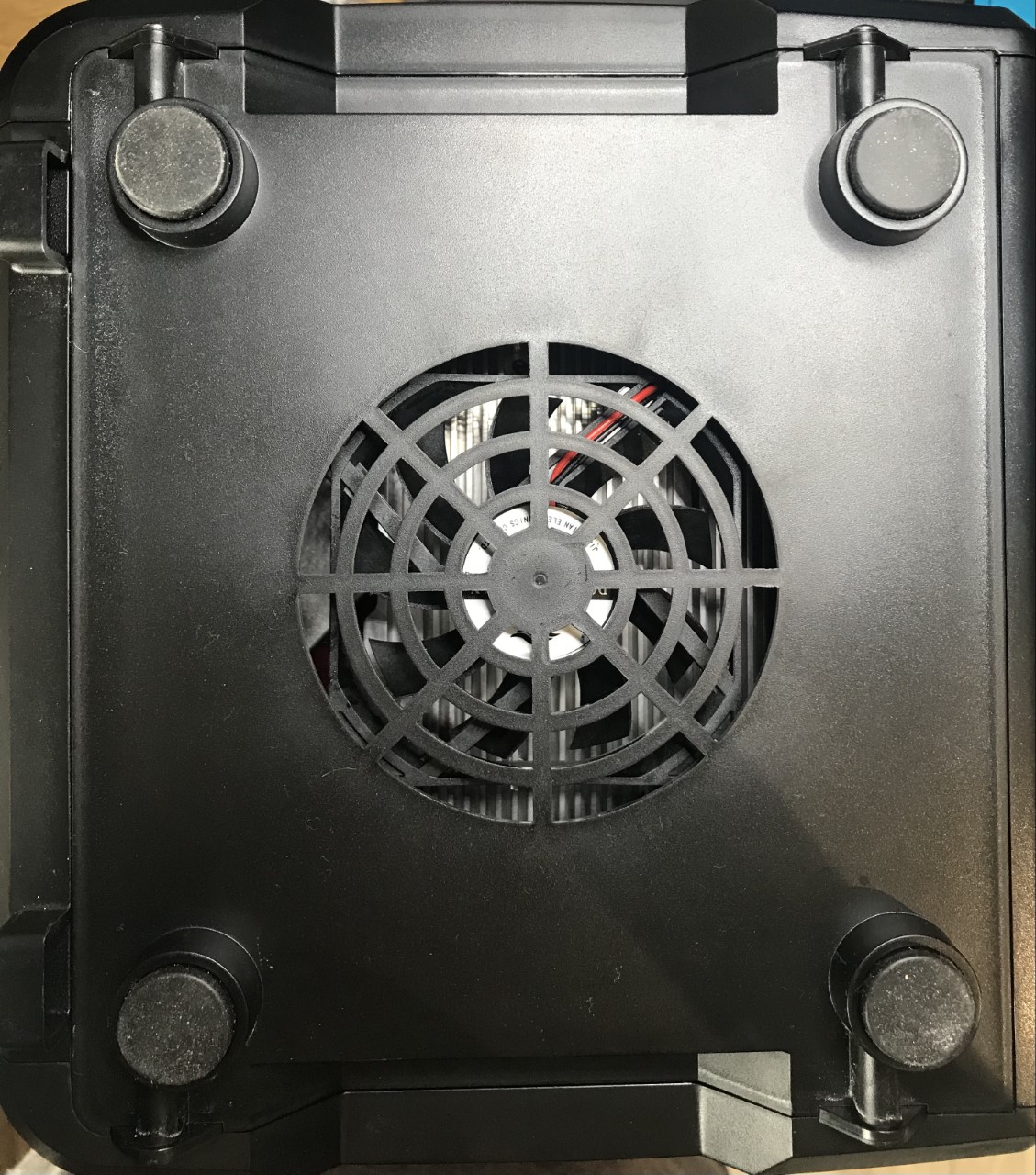

Le ventilateur principal de la machine : il évacue par le dessous de la machine la chaleur de la lampe UV et l'air filtré par les deux petits filtres actifs.

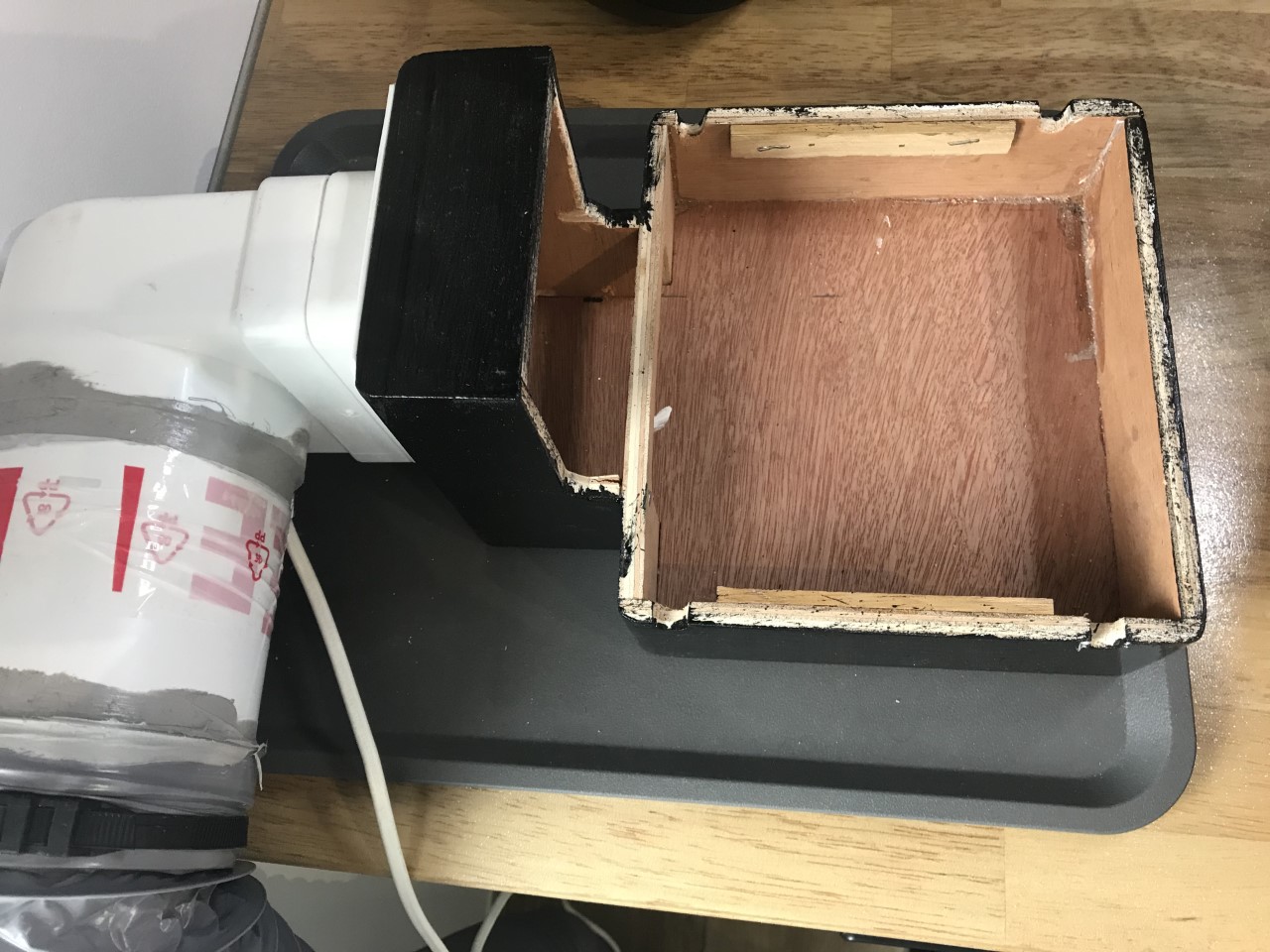

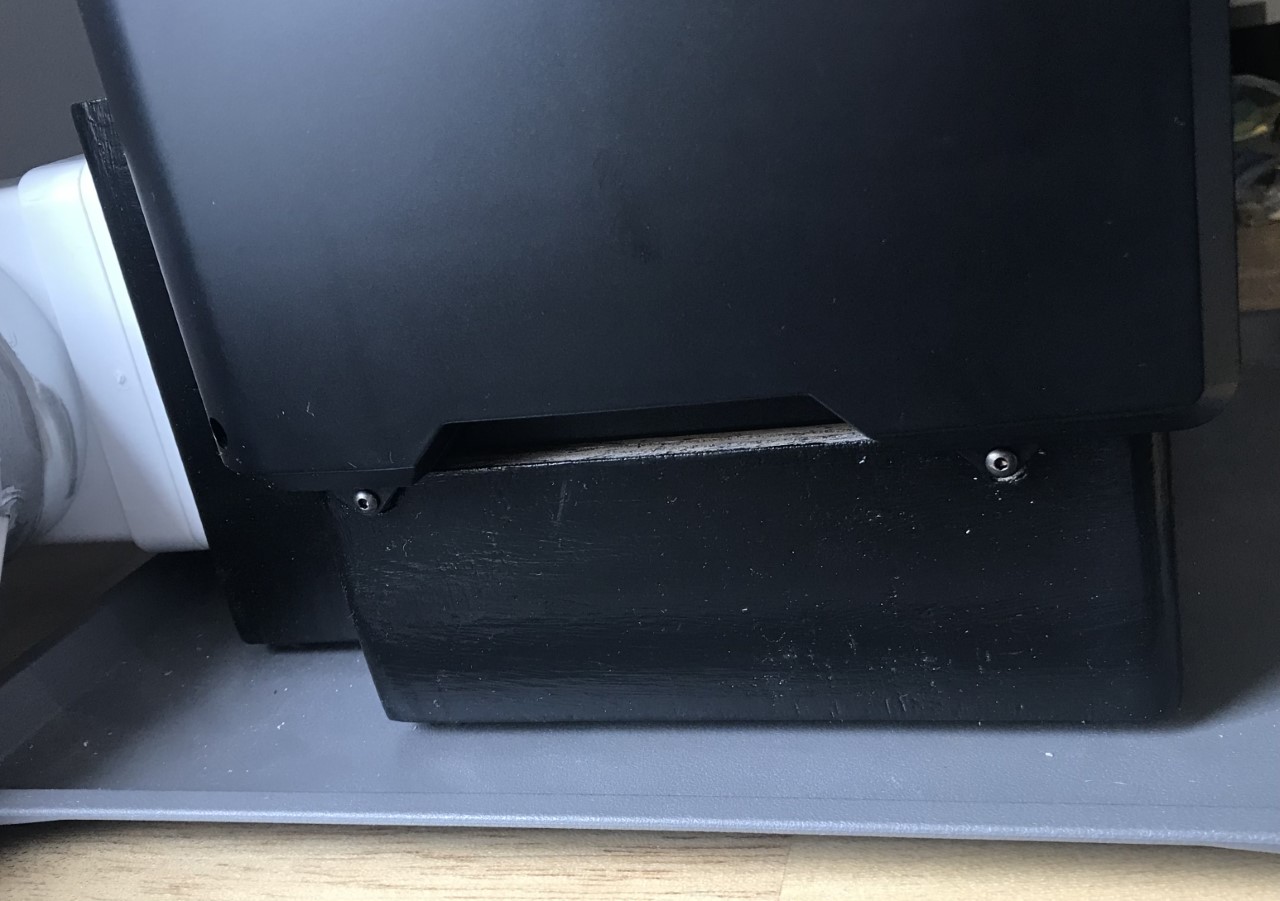

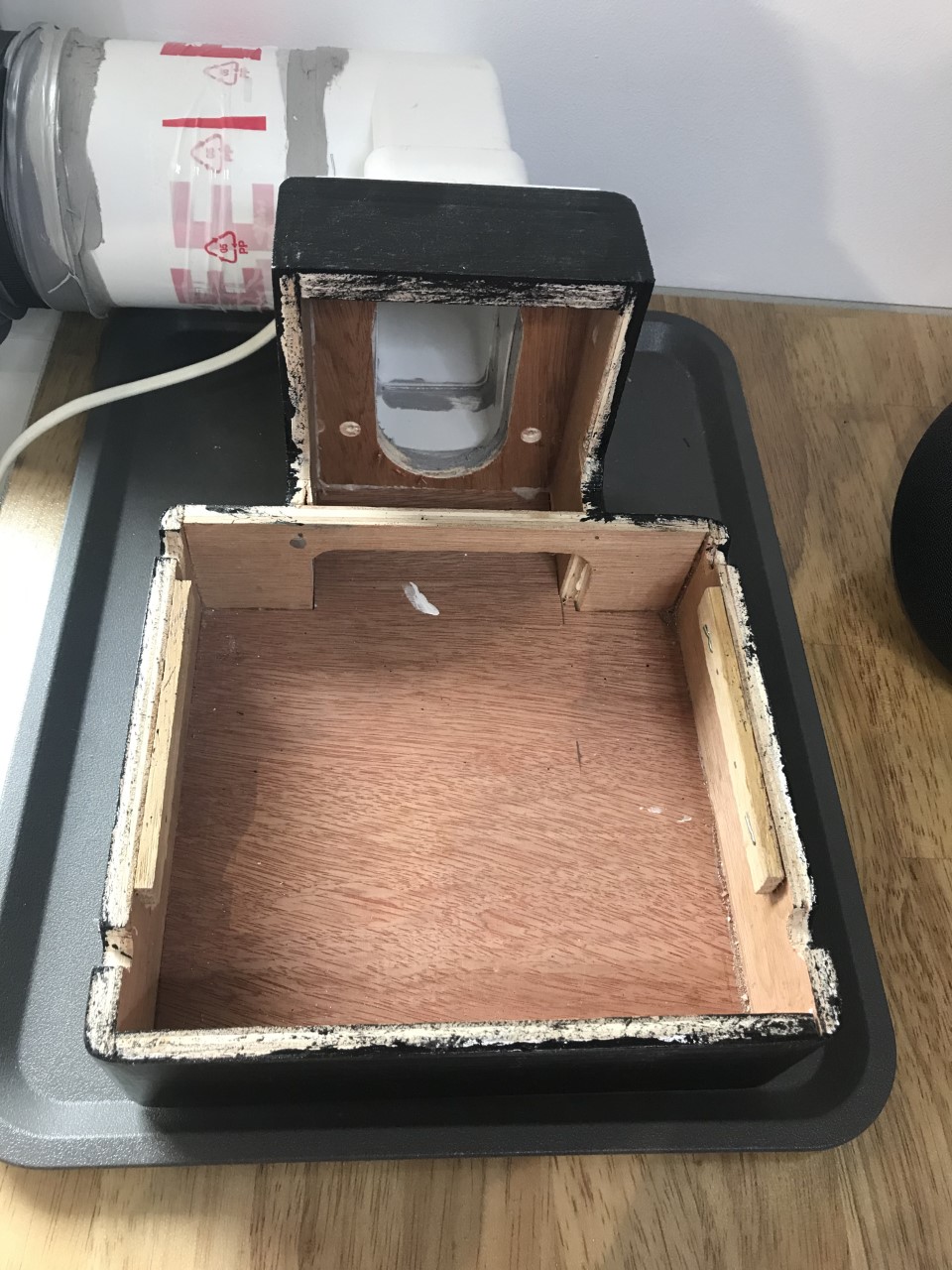

Donc pas le choix, le caisson doit prendre toute la base de la machine et non pas juste la petite grille arrière si l'on veut évacuer l'odeur de manière efficace. Fabrication du caisson englobant la base plus la grille arrière de la machine. Derrière ce caisson le départ pour la VMC, à vous de voir si vous voulez partir rond, rectangle, en ligne droite en coude...c'est au choix. :D Pensez à coller des petites cales molles sous le bâti pour garder l'isolation des vibrations comme sur l'imprimante elle même. ;)
Et voici l'ensemble : ATTENTION : Cela ne vous empêche pas de porter le masque et tout l'équipement nécessaire lorsque vous êtes dans la pièce et que vous allez manipuler la résine.

Impressionnant !!!!!

wauww

impressionant !
c'est cette p'tite machine que me manque …

Tu devient le roi du 3D , merci pour cette découverte.

Bravo pour ton tuto même moi qui suis réfractaire à tout ça j'ai tout compris enfin je ne me suis pas perdu dans les termes et les règles.

GLB5R a écrit :Bravo pour ton tuto même moi qui suis réfractaire à tout ça j'ai tout compris enfin je ne me suis pas perdu dans les termes et les règles.

Alors ma mission est réussie, merci ;)

De là à dire que je vais m'y mettre faut pas rêver :PDT_lam:

Pareil pour moi . . . . j'ai un peu touché au dessin 3D en début d'année, je vais sans doute m'y remettre un peu début 2021 pour un projet avec mon club de train, mais sauf si j'arrive à parfaitement maîtriser un logiciel, je ne pense pas acheter un jour une imprimante.
Quoi qu'il en soit, je me joint aux félicitations de jean Paul pour la clarté de tes explications ;)

Quel dossier Max.
Beau travail, bravo et merci.
Pour ta copie !

je préfère laisser le sujet et le développement au pro du 3D, un super sujet Max. Merci beaucoup pour ce tuto et pour nous maquettiste, on verra d'autres modèles que les habituels fournisseurs de maquette ne sortent pas.

Bonjour Max

Merci pour ce superbe tuto, instructif...

Comment resister à la tentation de s'équiper et de se convertir... J'essaie depuis quelques temps de me former à Fusion 360, avec ouvrages et tutos, youtube et alphorm... Difficile à un certain âge...sourire...

Merci encore et joyeux Noël

Patrick

J'ai trouvé 2 sites qui vendent les fichiers 3D. Il y a de beaux modèles pour tous.
Par contre, je laisse les pros parler la dessus!
https://www.3dhorse.com/collections/3d-vehicles?page=1
https://polygonish.com/machinery/

des truc bien sympa mais pas forcement bon marche car après il faut les imprimer

frantal a écrit :des truc bien sympa mais pas forcement bon marche car après il faut les imprimer

C'est comme pour la résine un moule ou un achat de fichier 3D ça se rentabilise en fonction du nombre de pièces à reproduire. ;)

je ne suis pas spécialiste de la 3D, mais j'ai un doute sur un point: le dessin est fait à quelle échelle? je pense bien qu'il doit être facile de définir l'échelle d'impression; mais les détails ne seront ils pas trop fins au 1/87 ?
et bref, ne possédant pas d'imprimante, je passe vite sur le sujet . . .

on peut faire de très belles chose voir SMD entre autre

et shapeways bien sur
