Eh oui, le train, et bien sûr je ne suis pas le seul ici ;)
Depuis le début de l'année, je m'essaie au MFAO, Modélisme Ferroviaire Assisté par Ordinateur pour ceux qui ne le savent pas.
Je commence par le dessin 3D d'un petit autorail en HOe. J'ai essayé Sketchup, mais je ne m'y suis pas fait, sans savoir expliquer pourquoi; car certains modélistes font des merveilles avec.
Puis je suis venu à FreeCad, je suis loin de tout encore maîtriser mais c'est déjà sympa.

Ensuite, il faut imprimer le dessin. Les imprimantes à fil ne permettent pas la même qualité que d'autres méthodes d'impression, et de toutes façons je n'ai pas de machine ici. J'ai donc fait appel à Shapeways, et UPS m'a livré mon petit paquet ce midi.

Et bien je ne cache pas ma joie
Et je vous laisse admirer le truc.

Yapuka ajuster le châssis (chassis Tomica échelle N type BB: peut être pas l'idéal pour cette caisse, mais je l'avais depuis longtemps, c'était l'occasion de l'utiliser), faire peinture et finitions, et le regarder rouler

Ah,oui c'est du beau travail. C'est sympa . bravo.
Didier.

oui toujours sympa les creations

Beau travail Gérard.
Tu vois, tu as réussi à dessiner une belle pièce.
C’est toujours agréable de voir son travail revenir en une vrai pièce et pour en faire un modèle original. Bravo
Maintenant, il va falloir compliquer un peu la chose...

oui, compliquer un peu la chose ....
je me suis essayé à faire une roue avec un pneu à profil agricole, mais ce n'est pas encore un succès

bravo moi le 3D je patauge belle réussite

wouha.....!!! oui quand même......c'est chouette....

Bien Gérard , pas mal du tout ton essai réussi d'impression 3D .
C'est quoi le modèle que tu a fait, on dirait un bus routier qui a été monté sur des rails ?

gérard a écrit :oui, compliquer un peu la chose ....
je me suis essayé à faire une roue avec un pneu à profil agricole, mais ce n'est pas encore un succès

Pas facile cette mais voici ma technique pour faire une roue ou un pneu :
- 1) je dessine une coupe de la roue (ou du pneu) sans son profil mais seulement depuis l’axe central. En vérité, c’est seulement une demie coupe !
- 2) je fais faire une révolution de cette coupe sur 360 degré dans l’axe de la roue afin d’avoir la roue brute complète sans profil.
- 3) je compte sur une photo le nombre de sculptures sur une roue complète ce qui me permet de faire une sorte de soleil sur le côté de la roue.
- 4) je dessine une structure du pneu beaucoup plus haute que nécessaire et que je répète suivant le nombre d’axe du soleil.
- 5) je dessine une sorte de rondelle autour de la roue que je soustrait qui me permet de couper l’ensemble des structures au bon diamètre et en les arrondissant.

Je passe souvent du dessin 2D à la 3D et inversement suivant les opérations à faire.

Il faudrait que je fasse un tutoriel avec des aperçu d’écrans pour être plus clair...

Chouette Gégé! Belle maitrise!

Et je ne parle pas d'Olivier… hâte de voir ton tuto!

Olivier,
passer de 2D à 3D ne me parle guère en l'état de mes connaissances . . .
par contre, ton point n°5 est peut être une réponse à l'une de mes nombreuses questions ! ! !

Beau sujet les copains

Joli Gérard sui épaté !!!

Et Olivier, très intéressant tes explications … je suis avec intérêt …

Pierre a écrit :Bien Gérard , pas mal du tout ton essai réussi d'impression 3D .
C'est quoi le modèle que tu a fait, on dirait un bus routier qui a été monté sur des rails ?

merci à tous pour vos commentaires ;)
Pierre, c'est un modèle de dessin libre, inspiré d'un "micro-autorail" Japonais vu récemment dans la revue Voie Libre.
Dans le modélisme ferroviaire en HO étroit, c'est l'imagination qui est au pouvoir :dance:

gérard a écrit :Olivier,
passer de 2D à 3D ne me parle guère en l'état de mes connaissances . . .
par contre, ton point n°5 est peut être une réponse à l'une de mes nombreuses questions ! ! !

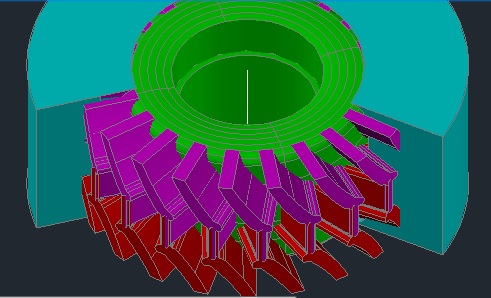

Voila une illustration de ce point avec des crampons beaucoup trop hauts qui doivent être rabotés par la "rondelle" extérieure au pneu.
J'ai fait un tuto que je vais envoyer à Christian pour le bulletin.

Merci Olivier,
j'ai entamé d'autres chantiers, mais j'essayerai quand je me remettrai au dessin ;)

Confinement du jour, Bonjour !

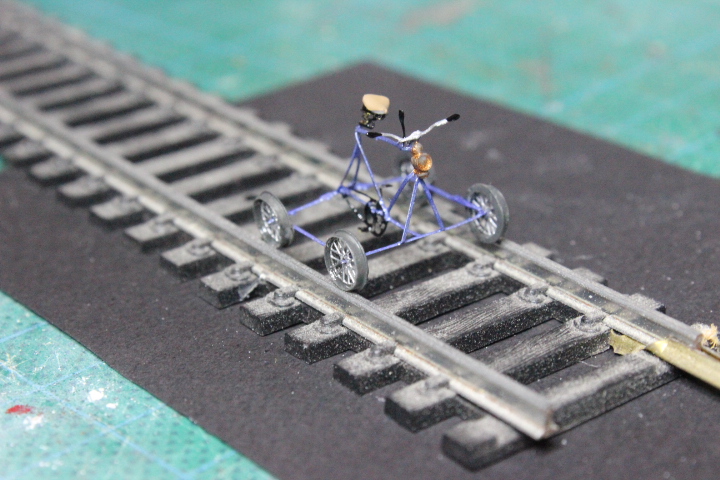

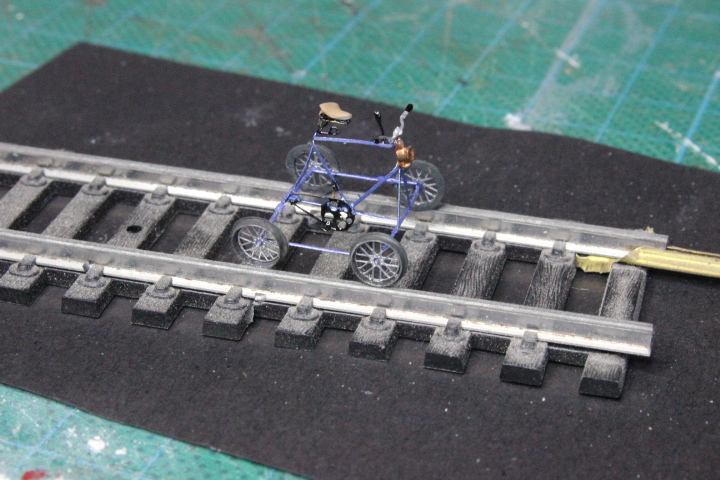

encore un kit Hauler, toujours du train, et . . . encore du miniminiminimalisme
je vais attendre que la peinture soit bien sèche avant d'essayer de redresser la selle et les roues . . . .

et faudra un jour que je me raisonne, et que j'arrête d'acheter des kits dont la difficulté de montage est au dessus de mes capacités :cook:

très sympa très original et tellement immontable !!!!!!!!!!!!!!!!!!! BRAVO

Là tu m'épates mon poulet.
Profites en pour y mettre un chauffeur ça cachera la selle et si tu mets un gros ça expliquera la roue tordue.

Quelle finesse ! Le montage à la loupe est obligatoire j’imagine !

Alors la Gérard, tu m’épate...des pâtes, des pâtes, oui mais du Hauler !
Bravo et vive œilleton de bijoutier...

Good job Gégé !!!

Le confinement rend fou...
Bravo Gérard !!!
Quel talent et patience, bravo

sympa.... pas pour moi ce genre de truc....

comme dit par ailleurs, je fais une parenthèse ferroviaire avec des kits laiton de SMD.

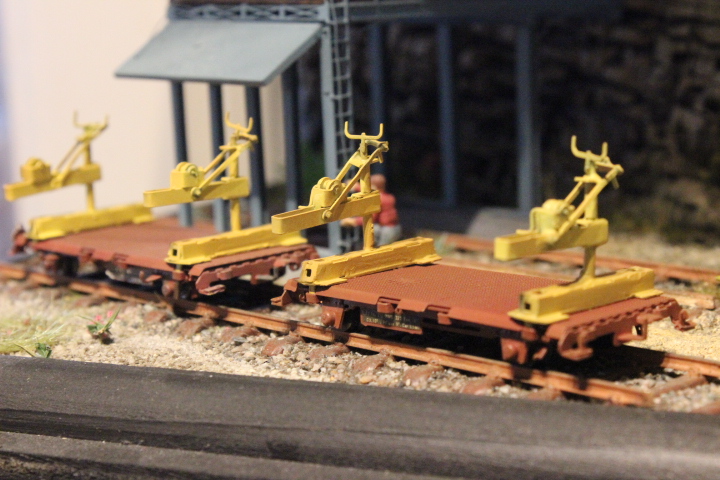

J'avais déjà 3 wagonnets de draisine, dont 1 équipé de portiques de manutention: chaque kit permet d'en faire 1. J'avais donc:
- 2 wagonnets non équipés
- 1 wagonnet équipé de 2 portiques
- reste 1 portique non utilisé . . .
la solution s'impose: faire un 4ème wagonnet avec 2 portiques
ça, c'était ces derniers jours.

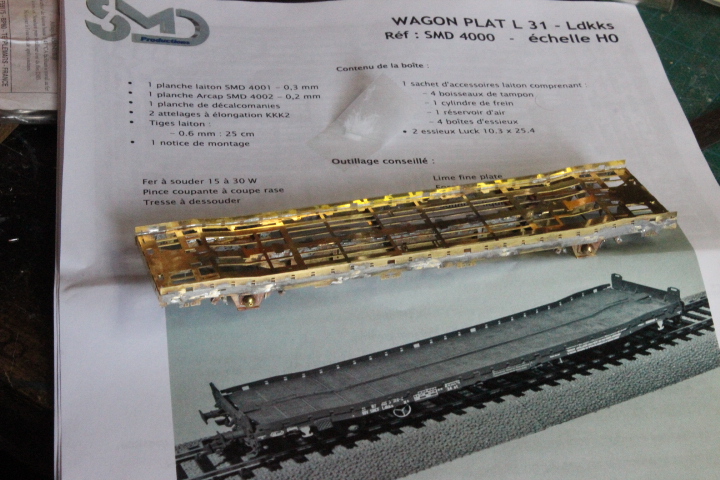

Cette semaine, j'ai attaqué le plat surbaissé, j'en suis là:
j'aime bien souder le laiton, même si ce n'est pas toujours évident . . .
maintenant, j'ai un peu d'expérience, et vous connaissez les kits routiers de SMD: ses kits ferroviaires sont aussi bien étudiés ;) si bien que j'arrive à souder les détails sans dessouder tout ce qu'il y a à coté, ce qui n'était pas le cas de mon tout premier kit - trop compliqué pour le débutant que j'étais à l'époque, et qui n'est resté qu'une épave

Beau travail Gérard.

Tu peux nous montrer ton matériel pour souder le laiton (fer, décapant, brasure...).
Merci
